Gerollte Kugelgewindetriebe
Gerollte Kugelgewindetriebe überzeugen mit einem hervorragenden Preis-Leistungs-Verhältnis und werden für Anwendungen genutzt, die mit geringeren Genauigkeitsanforderungen auskommen. Lieferbar in allen gängigen Steigungen und Nenndurchmessern bis zu 63 mm. Die wirtschaftlich sinnvolle Ergänzung zur geschliffenen Ausführung und das bei sehr kurzen Lieferzeiten.

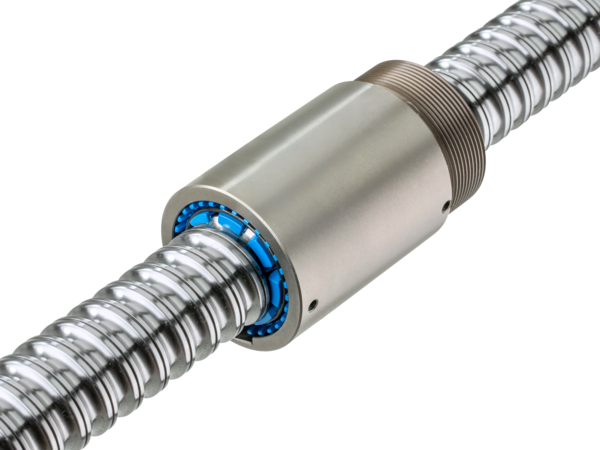

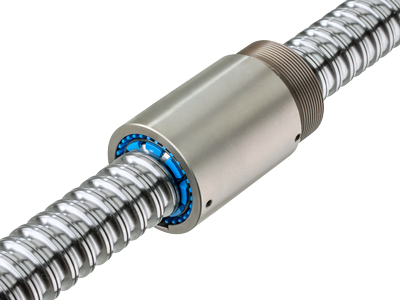

Anschlussgewindemutter
Baureihen mit Zylindrischer Einzel-Mutter mit Befestigungsgewinde, Umlenkleiste, 1- oder 2-gängig, standard / kundenspezifisch

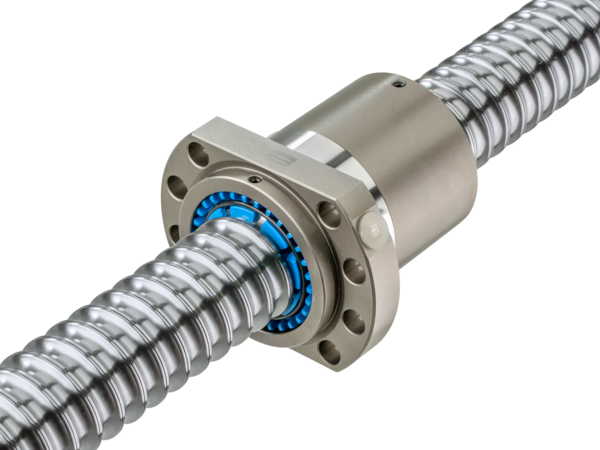

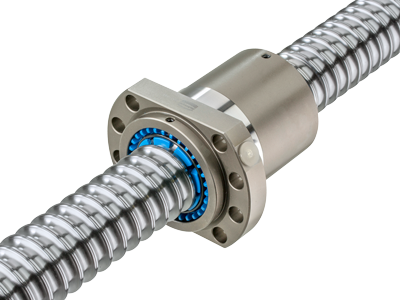

Flanschmutter
Baureihen mit Flansch-Einzelmutter, Umlenkleiste, Abstreifer, 1- oder 2-gängig, standard / kundenspezifisch

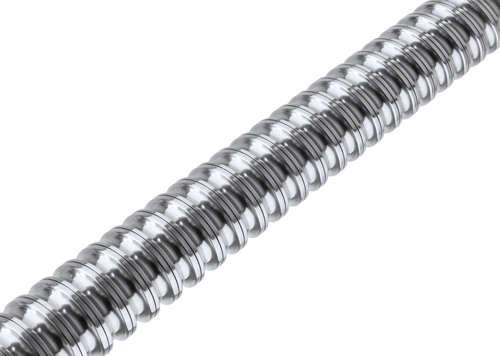

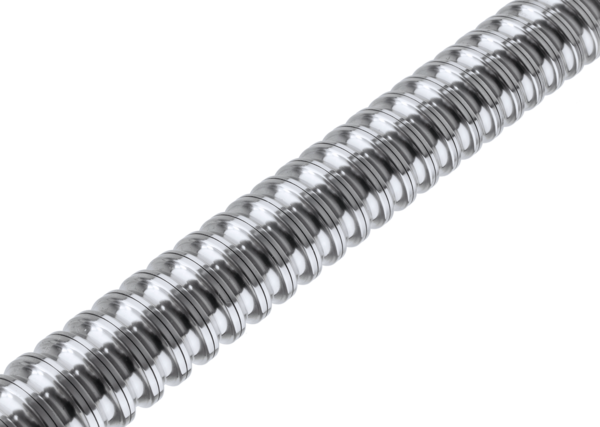

Spindelwellen
Spindeldurchmesser 16 - 80 mm, Steigung von 2 - 50 mm, Längen bis 6 m, individuelle Größen auf Anfrage, standard / kundenspezifisch
- Die hier aufgeführten Standardabmessungen für Spindelwellen und Muttern sind kurzfristig verfügbar.
- Weitere Größen, konfektionierte Kugelgewindetriebe nach Zeichnung, inklusive Endenbearbeitung mit montierter Mutter sind auf Anfrage erhältlich.
- Nicht aufgeführte Sonderabmessungen, sowie Kugelgewindetriebe in korrosionsbeständiger Ausführung sind ebenfalls auf Anfrage erhältlich.
Anwendungsbereiche für gerollte Kugelgewindetriebe
Dentaltechnik
Äußerst korrosionsbeständige Ausführung, rostfreie Kugeln, Auslegung für Nass- oder Trockenbearbeitung, Sonderschmierung oder Trockenlauf
Holzbearbeitungsindustrie
Wahlweise mit überschliffenem Spindelaußendurchmesser und Spezialabstreifer können realisiert werden
Automation
Kostenoptimiert, Sonderschmierung z.B. Fett für Dauerschmierung, Leichtlauf-, Hochtemperatur-, Tieftemperatur- und lebensmittelverträgliches Fett
Die Alternative in der Linearantriebstechnik
Gerollte Kugelgewindetriebe von Steinmeyer stellen in vielen Fällen eine höchst attraktive Alternative zu diversen anderen Antriebskonzepten, wie zum Beispiel Riementriebe oder Zahnstangenlösungen dar. Zur Anwendung kommen diese unter Anderem in Linearachsen und Linearmodulen aus dem Bereich der Handhabungs-Technik, über medizintechnische Anwendungen bis hin zu Vorschubachsen in Maschinen für die Holzbearbeitung.
Durch einen höchst effizienten Umformprozess während der Herstellung der Spindelwellen, überzeugen die gerollten Kugelgewindetriebe vor allem durch Ihr äußerst wirtschaftliches Preis-Leistungs-Verhältnis, bei gleichzeitig hoher Präzision. Dieses Produktprogramm steht Ihnen sowohl als konfektionierter Kugelgewindetrieb, mit montierter Mutter und bearbeitetem Wellenende bzw. Lagersitz, als auch als Stangenware mit separat gelieferten Muttern zur Verfügung.
Die vergüteten Spindelwellen erhalten Sie bis zu einem Nenndurchmesser von 20mm als 3m Ausführung, und die Durchmesser ab 25mm in einer Länge von bis zu 6m. Die Kugelgewindetriebe dieser Ausführung erreichen dabei eine Ausprägung bis hin zur Genauigkeitsklasse T5, gültig für den Steigungsfehler und auch allen weiteren relevanten Form- und Lagetoleranzen.
Die entweder mit Umlenkleisten oder axialen Gesamtumlenkungssystemen konstruierten Einzel-Muttern, werden als Version mit Flansch nach ISO3408 Vorgabe oder mit Befestigungsgewinde ausgeführt.
