Flanschmutter auf Montagehülse

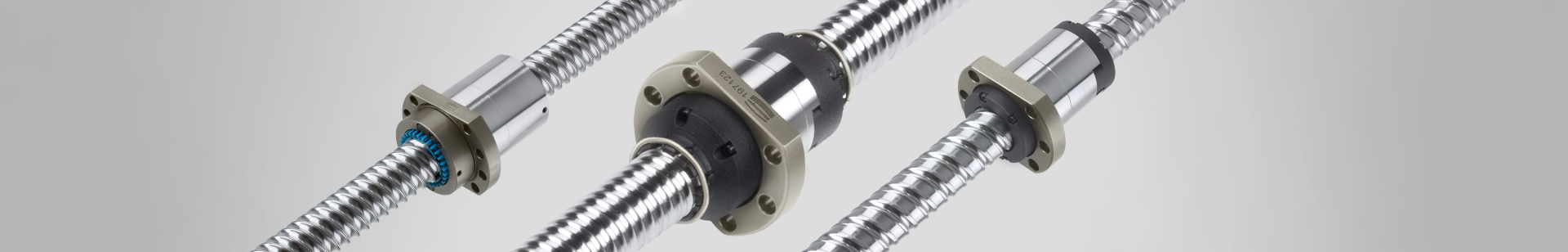

Gerollte Kugelgewindetriebe

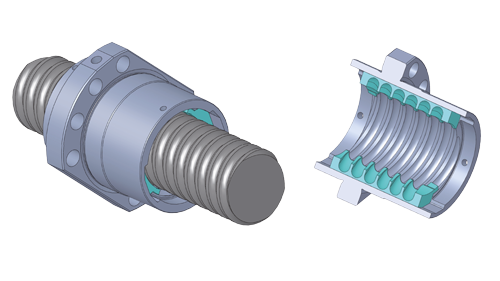

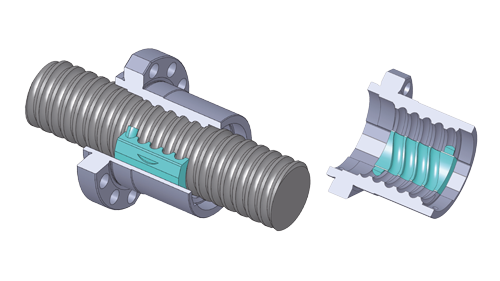

Baureihe 8436

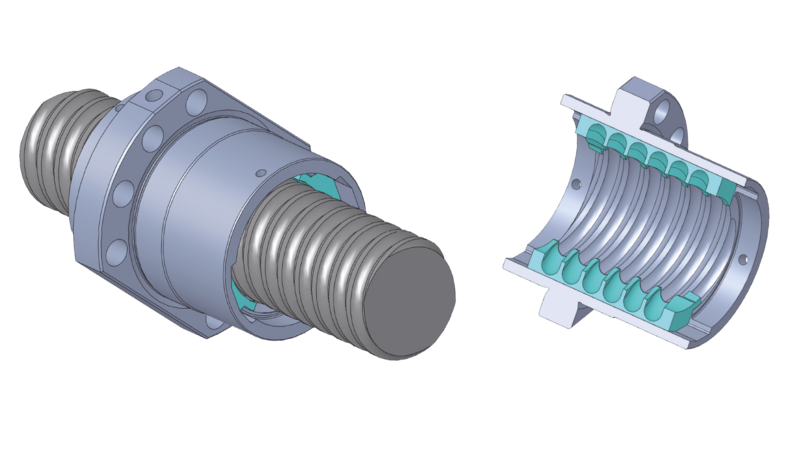

Flansch-Einzelmutter, Umlenkleiste, beidseitig Abstreifer

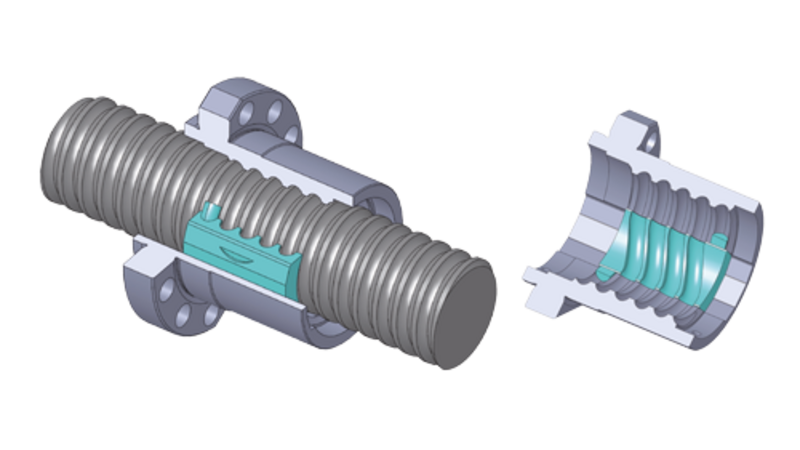

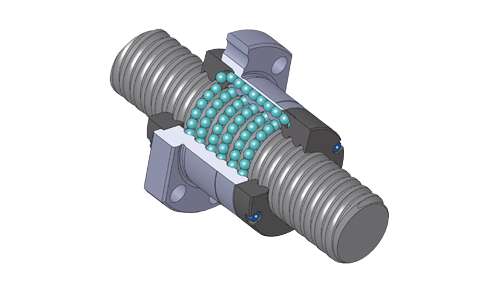

Baureihe 2446
Flansch-Einzelmutter, Stirndeckelumlenkung, beidseitig Abstreifer, zweigängig

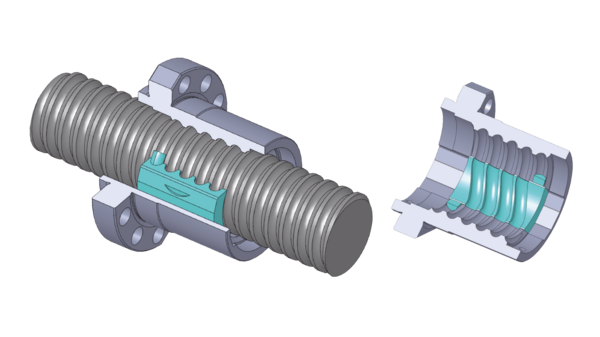

Baureihe 8446
Flansch-Einzelmutter, Umlenkleisten, beidseitig Abstreifer, zwei- oder mehrgängig

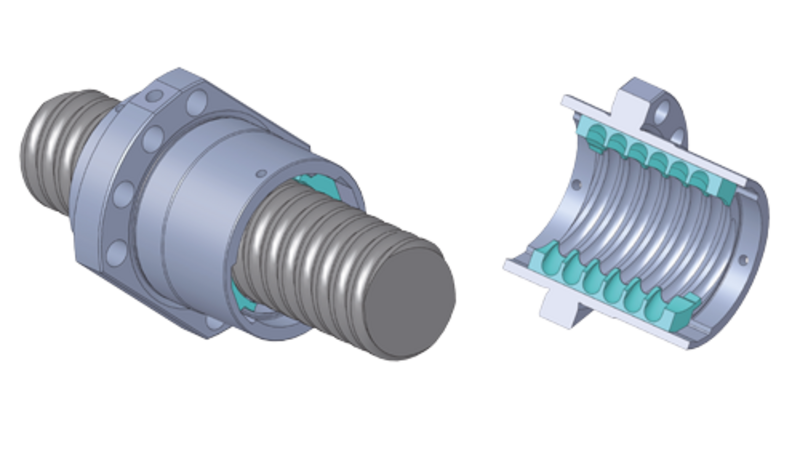

Baureihe 3446

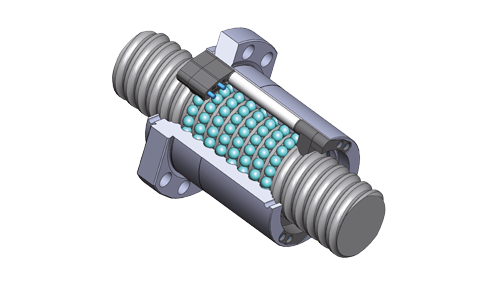

Flansch-Einzelmutter mit externer Hochgeschwindigkeits-Gesamtumlenkung, beidseitige Abstreifer, zwei- oder mehrgängig
Gesamtkatalog zum Download
Ein Vorteil eines gerollten Kugelgewindetriebs mit Flanschmutter ist die erhöhte Steifigkeit und Präzision des Systems durch eine bessere Führung der Kugeln. Zusätzlich reduziert axiale Verschiebungen, was zu verbesserter Genauigkeit und Wiederholbarkeit führt. Zudem ermöglicht diese eine einfache Montage und Demontage des Systems. Für höhere Anforderungen zur Genauigkeit und Lebensdauer empfehlen wir geschliffene Kugelgewindetriebe, wahlweise mit ETA+ Technologie für eine erhöhte Energie-Effizienz.

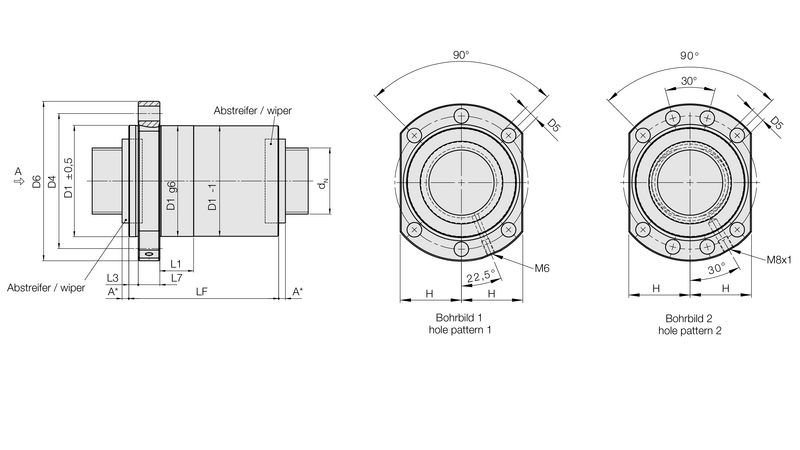

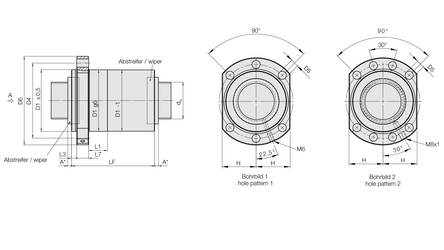

Technische Daten und Abmessungen
Die hier aufgeführten Tragzahlen gelten für Genauigkeitsklasse T5. Für T7 Faktor 0,9 und für T10 Faktor 0,7 verwenden um Tragzahlen entsprechend zu reduzieren.
Weitere Spezifikationen, Abmaße und Informationen zur Lebensdauerberechnung und Schmierung finden Sie im Gesamtkatalog für gerollte Kugelgewindetriebe.
| Bezeichnung | dN [mm] | P [mm] | i Umläufe | LF [mm] | ø D1 [mm] | Dyn. Tragzahl [kN] | Stat. Tragzahl [kn] |
|---|---|---|---|---|---|---|---|
| 8436/5.16.3,5.3 | 16 | 5 | 3 | 46 | 28 | 10,1 | 12 |
| 2446/10.16.3,5.6 | 16 | 10 | 3 + 3 | 44 | 32 | 19,6 | 27,4 |
| 8436/5.20.3,5.3 | 20 | 5 | 3 | 46 | 36 | 12,1 | 16,7 |
| 2446/10.20.3,5.6 | 20 | 10 | 3 + 3 | 49 | 36 | 22,8 | 36,5 |
| 2446/20.20.3,5.4 | 20 | 20 | 2 + 2 | 57 | 36 | 14,7 | 22,4 |
| 8436/5.25.3,5.3 | 25 | 5 | 3 | 46 | 40 | 13,7 | 21,5 |
| 2446/10.25.3,5.6 | 25 | 10 | 3 + 3 | 49 | 40 | 25,2 | 45,4 |
| 2446/20.25.3,5.4 | 25 | 20 | 2 + 2 | 57 | 40 | 17,1 | 29,5 |
| 2446/25.25.3,5.4 | 25 | 25 | 2 + 2 | 66 | 40 | 16,7 | 29 |
| 8436/5.32.3,5.4 | 32 | 5 | 4 | 53 | 50 | 20,4 | 39,8 |
| 8436/10.32.6.3 | 32 | 10 | 3 | 72 | 50 | 30,8 | 45,6 |
| 3446/20.32.6.4 | 32 | 20 | 2 + 2 | 68 | 56 | 39,3 | 63,6 |
| 3446/32.32.6.2 | 32 | 32 | 1 + 1 | 60 + 2x5* | 56 | 18,2 | 26,5 |
| 8436/5.40.3,5.5 | 40 | 5 | 5 | 60 | 63 | 27,5 | 63,6 |
| 8436/10.40.7,5.4 | 40 | 10 | 4 | 84 | 63 | 59 | 95,1 |
| 3446/20.40.6.6 | 40 | 20 | 3 + 3 | 89 | 63 | 64,9 | 126,3 |
| 3446/40.40.7,5.4 | 40 | 40 | 2 + 2 | 107 | 70 | 59 | 96,6 |
| 8436/10.50.7,5.4 | 50 | 10 | 4 | 86 | 75 | 67,4 | 124,3 |
| 8446/20.50.7,5.6 | 50 | 20 | 3 + 3 | 90 | 75 | 84 | 154,4 |
| 8436/10.63.7,5.5 | 63 | 10 | 5 | 98 | 90 | 91,8 | 201,1 |
| 3446/20.63.7,5.6 | 63 | 20 | 3 + 3 | 91 | 95 | 107,6 | 249,1 |
| 8436/10.80.7,5.6 | 80 | 10 | 6 | 110 | 105 | 123,8 | 328,6 |
* Abstreiferüberstand / Wiper overlap
- Die hier aufgeführten Standardabmessungen für Spindelwellen und Muttern sind kurzfristig verfügbar.
- Weitere Größen, konfektionierte Kugelgewindetriebe nach Zeichnung, inklusive Endenbearbeitung mit montierter Mutter sind auf Anfrage erhältlich.
- Nicht aufgeführte Sonderabmessungen, sowie Kugelgewindetriebe in korrosionsbeständiger Ausführung sind ebenfalls auf Anfrage erhältlich.
Anwendungsbereiche für gerollte Kugelgewindetriebe
Dentaltechnik
Äußerst korrosionsbeständige Ausführung, rostfreie Kugeln, Auslegung für Nass- oder Trockenbearbeitung, Sonderschmierung oder Trockenlauf
Holzbearbeitungsindustrie
Wahlweise mit überschliffenem Spindelaußendurchmesser und Spezialabstreifer können realisiert werden
Automation
Kostenoptimiert, Sonderschmierung z.B. Fett für Dauerschmierung, Leichtlauf-, Hochtemperatur-, Tieftemperatur- und lebensmittelverträgliches Fett
