1416/10.80.7,5.6
Beschreibung

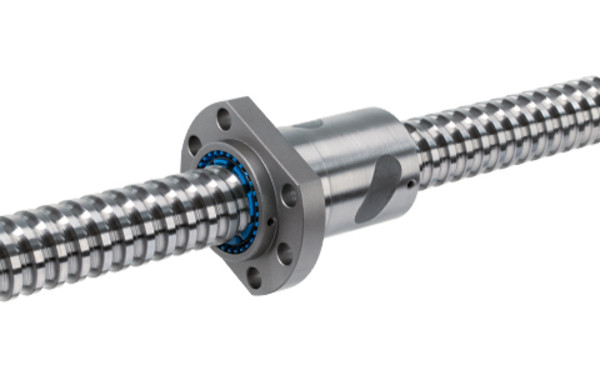

- Mutterbaureihe 1416 mit Einzelgangumlenkung als Flansch-Einzelmutter mit 4-Punkt-Kontakt, beidseitig mit Standard Kunststoffabstreifern
- Außengeometrie der Mutter nach DIN für die Befestigung über einen Flansch
- Spindelgewinde eingängig geschliffen nach Klasse P1-P5
Technische Daten und Abmessungen
-
Muttertyp
-
1416
-
Flanschbreite
-
[mm]
- L7
-
20
-
Nenn-Ø
-
[mm]
- dN
-
80
-
Dyn. Tragzahl
-
[kN]
- Ca
-
123,80
-
Steigung
-
[mm]
- P
-
10
-
Stat. Tragzahl
-
[kN]
- C0a
-
328,60
-
Umläufe
- i
-
1x6
-
Kugel-Ø
-
[mm]
- dW
-
7,5
-
Zusätzlicher Abstreiferüberstand bei Doppelabstreifer
-
[mm]
- LA
-
10
-
DN-Wert (ca.)
-
120000
-
Länge Zentrierbund
-
[mm]
- L1
-
16
-
Gangzahl
-
1
-
Zentrierbund-Ø
-
[mm]
- D1
-
105
-
Steifigkeit
-
[N/µm]
- Rnu,ar
-
1530
-
Passung Zentrierbund-Ø
-
[mm]
-
g6
-
Leerlaufdrehmoment VON
-
[Ncm]
-
237,7
-
Teilkreis-Ø
-
[mm]
- D4
-
125
-
Leerlaufdrehmoment BIS
-
[Ncm]
-
396,2
-
Ø Flanschlöcher
- D5
-
13,5
-
Max. Vorspannung
-
[kN]
-
9,904
-
Schmieranschluss
-
[mm]
- DS
-
M8x1
-
Genauigkeit T oder P
-
P
-
Flansch-Ø
-
[mm]
- D6
-
145
-
Mutterlänge
-
[mm]
- L
-
125
-
Abstand Flanschabflachung
-
[mm]
- H
-
55
-
Länge Abstreiferüberstand
-
[mm]
- L3
-
7
