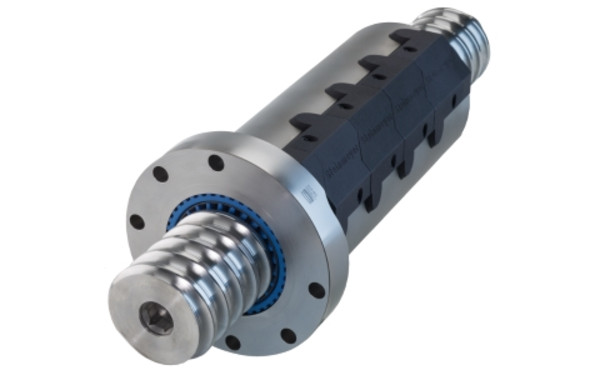

9414/12.40A.9.9
Beschreibung
- Mutterbaureihe 9414 mit Z-Umlenkung als Flansch-Einzelmutter, je 3 Umläufe pro Umlenkstück
- Erhältlich mit und ohne Abstreifer
- Außengeometrie der Mutter konzipiert für die Aufnahme hoher Axiallasten
- Spindelgewinde eingängig geschliffen nach Klasse P1-P5
- Für eine genaue Auslegung ist eine Angabe der Lastrichtung erforderlich. Achtung bei Zugbelastung bitte die Festigkeit der Schraubenverbindung prüfen.

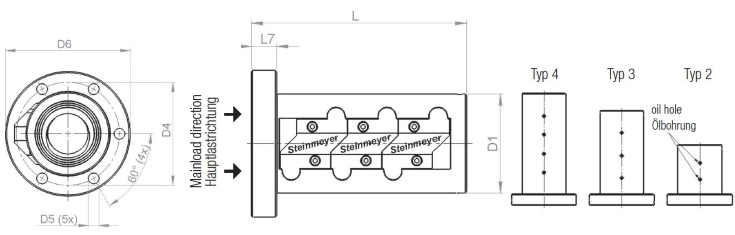

Technische Daten und Abmessungen
- Muttertyp
- 9414
- Flanschbreite
- [mm]
- L7
- 18
- Nenn-Ø
- [mm]
- dN
- 40
- Max. Axialbelastung
- [kN]
- Fmax
- 113,4
- Steigung
- [mm]
- P
- 12
- Dyn. Tragzahl
- [kN]
- Ca
- 226,80
- Umläufe
- i
- 3x3
- Stat. Tragzahl
- [kN]
- C0a
- 440,00
- Kugel-Ø
- [mm]
- dW
- 9
- Zentrierbund-Ø
- [mm]
- D1
- 70
- DN-Wert (ca.)
- 160000
- Teilkreis-Ø
- [mm]
- D4
- 86
- Gangzahl
- 1
- Ø Flanschlöcher
- D5
- 9
- Max. Axialspiel
- [mm]
- 0,02
- Flansch-Ø
- [mm]
- D6
- 104
- Mutterlänge
- [mm]
- L
- 152
