Bestellbezeichnung
Kontakt
Unter +49(0)7431 1288-0 stehen wir Ihnen gerne zur Verfügung.
Ihre gewünschte Größe ist nicht dabei? Wir fertigen auch individuell. Rufen Sie uns an!

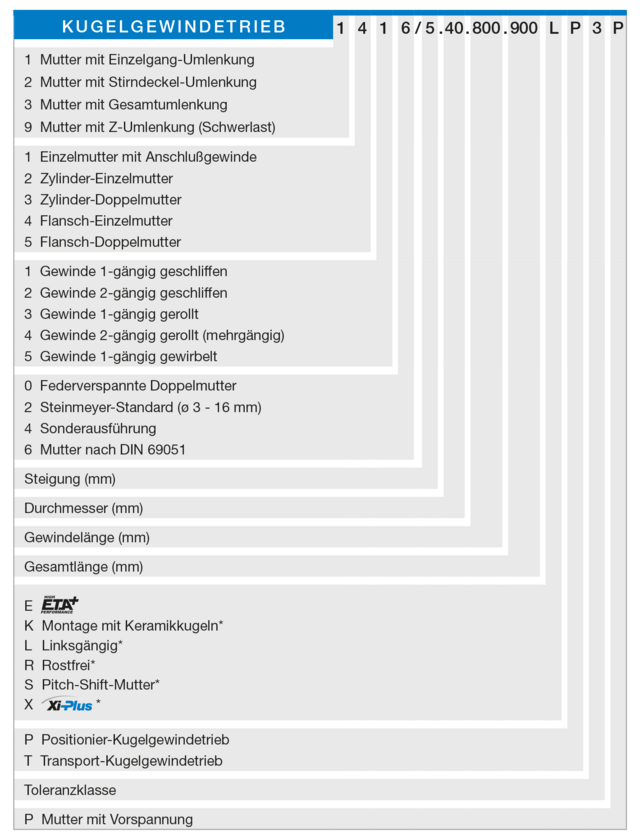

Präzisions-Kugelgewindetriebe
Hinweis:
Obige Bestellbezeichnung beschreibt somit einen Kugelgewindetrieb mit Flanscheinzelmutter in DIN-Ausführung und Einzelgangumlenkung. Gewinde eingängig geschliffen, Steigung 5 mm, Nenndurchmesser 40 mm, Gewindelänge = 800 mm, Gesamtlänge = 900 mm, linksgängiges Gewinde, Genauigkeitsklasse P3, Mutter vorgespannt.
Miniatur-Kugelgewindetriebe

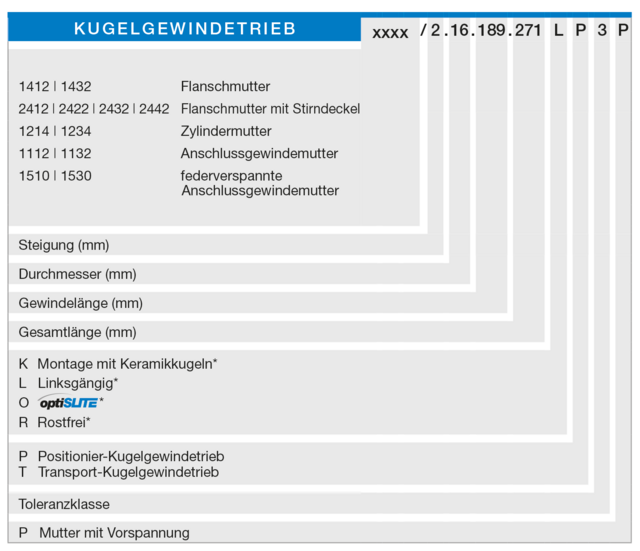

1. Auswahl der Spindel
Spindelwelle Ausführung A, B oder kundenspezifisch nach Zeichnung
2. Auswahl der Mutter
Nach obiger Tabelle

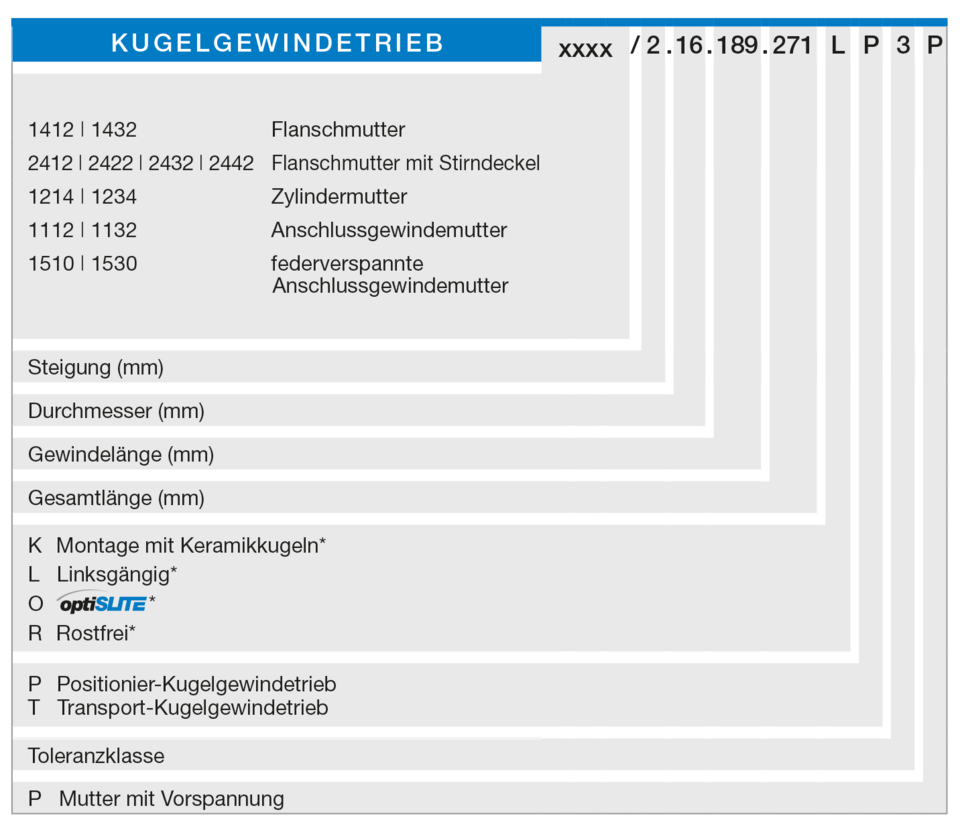

Bestellbeispiel Kugelgewindetrieb:
1412/2.16.189.271 P3P
KGT mit Flanscheinzelmutter, Baureihe 1412, spielfrei montiert auf Spindelwelle Typ B, Hub 100 mm, Toleranzklasse 3
Bestellbeispiel Mutter:
1412/2.16.1,5.3
Flanscheinzelmutter, Baureihe 1412, montiert auf kundenspezifischer Spindelwelle, Kugel-Ø 1,5 mm, 3 Umläufe. Bitte geben Sie die Genauigkeitsklasse an.
