Knickung

Kontakt

Unter +49(0)7431 1288-0 stehen wir Ihnen gerne zur Verfügung.
Ihre gewünschte Größe ist nicht dabei? Wir fertigen auch individuell. Rufen Sie uns an!

Technik-Tipp

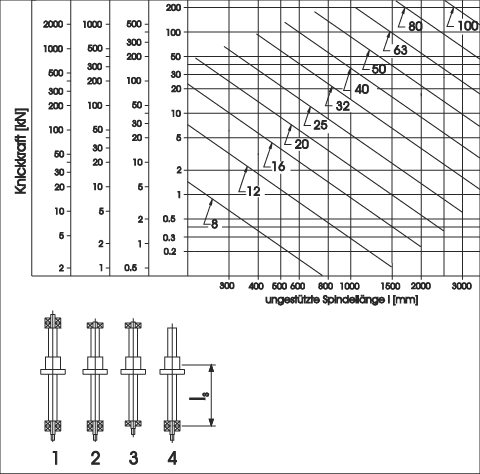

Wegen der logarithmischen Skala lassen sich sehr lange oder sehr dicke Spindeln in der nebenstehenden Grafik nur schlecht ablesen. Verwenden Sie dann diese Formel:

P_B Knicklast [N]
d_N Nenn-ø [mm]
l_S ungestützte Spindellänge [mm]
m Lagerungskoeffizient

Dabei sind folgende Faktoren m für die vier Lagerungsarten (siehe Grafik) einzusetzen:

fest - fest (1): 22,4
fest - lose (2): 11,2
lose - lose (3): 5,6
fest - frei (4): 1,4

Aus Sicherheitsgründen empfiehlt es sich, auf die so ermittelte Knicklast einen Sicherheitsfaktor von 0,5 anzuwenden.

Wegen der Gewichtsrestriktionen bei Luftfahrtanwendungen sind genauerer analytische Methoden zur Knicklastermittleung notwendig. Bitte kontaktieren Sie uns in diesen Fällen.
