Pitch-Shift Mutter (Steigungsversatz)

Kontakt

Unter +49(0)7431 1288-0 stehen wir Ihnen gerne zur Verfügung.
Ihre gewünschte Größe ist nicht dabei? Wir fertigen auch individuell. Rufen Sie uns an!

Beim Vorspannen einer UNILOCK Doppelmutter werden die beiden Hälften gegen den Widerstand der Kugeln etwas gegeneinander verdreht. Dadurch entsteht ein Gewinde mit einem "Steigungssprung".

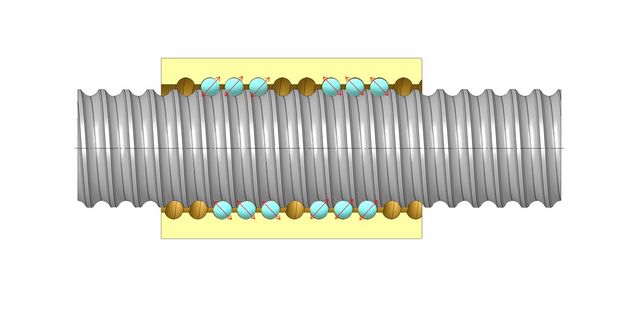

Genau das ist das Prinzip der Lead-Offset Mutter, nur dass die gesamte Mutter aus einem Stück besteht und der "Sprung" bei der Bearbeitung des Gewindes erzeugt wird. Die Feinabstimmung der Vorspannung erfolgt dann durch Kugelsortierungen, genau wie bei der Einzelmutter.

Vorteil:

Noch etwas kompaktere Bauform als bei der Unilock-Mutter

Nachteil:

Größere Gewindelänge, die an einem Stück (von einer Seite) bearbeitet werden muss. Besonders das Schleifen des Innengewindes von sehr langen Muttern mit großem Steigungswinkel wird dadurch erschwert oder unmöglich.

Steinmeyer setzt hier das Hartdrehen ein, ein Verfahren, das dem Schleifen in Bezug auf die Präzision nicht nachsteht bzw. bei solch problematischen Muttern deutlich besser abschneidet!
