Die hier aufgeführten Form- und Lagetoleranzen gelten immer dann, wenn keine anderslautenden Angaben, vorliegen. Die folgenden Tabellen gelten für alle gerollten Ausführungen.

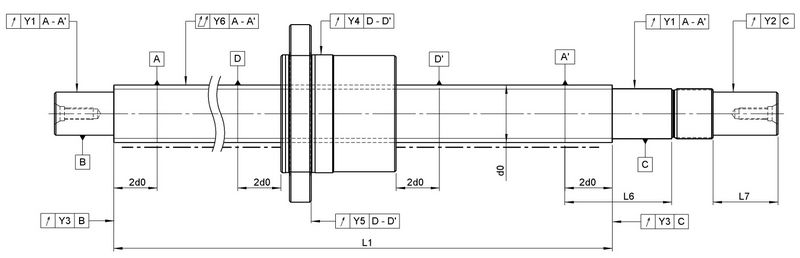

Um die Rund- und Planläufe zu messen, empfehlen wir die Spindelwelle an den Stellen A und A' aufzulegen und während der Messung gleichmäßig ohne Kraft zu drehen. Für die Messung des Rundlaufs der Mutter wird die Spindel an den Stellen D und D' aufgelegt und die Mutter gedreht. Die Spindel muss dabei stillstehen.
Rundläufe
Lagerzapfen-Rundlauf Y1 (Messung E 6.1 nach DIN ISO 3408 für Zapfenlänge L6 <=L)
Nenn-Ø [mm] | T5 [µm] | T7 [µm] | T10 [µm] |
|---|---|---|---|
8 - 20 | 20 | 40 | 63 |
25 - 50 | 25 | 50 | 80 |
60 - 80 | 32 | 63 | 100 |
Antriebszapfen-Rundlauf Y2 (Messung E 7.1 nach DIN ISO 3408 für Zapfenlänge L7 <=L)
Nenn-Ø [mm] | T5 [µm] | T7 [µm] | T10 [µm] |
|---|---|---|---|
8 - 20 | 8 | 12 | 16 |
25 - 50 | 10 | 16 | 20 |
60 - 80 | 12 | 20 | 25 |
Rundlauf des Muttern-Zentrierbunds Y4 (Messung E 10 nach DIN ISO 3408)
Nenn-Ø [mm] | T5 [µm] | T7 [µm] | T10 [µm] |
|---|---|---|---|
8 - 16 | 16 | 20 | - |
20 - 40 | 20 | 25 | - |
50 - 80 | 25 | 32 | - |

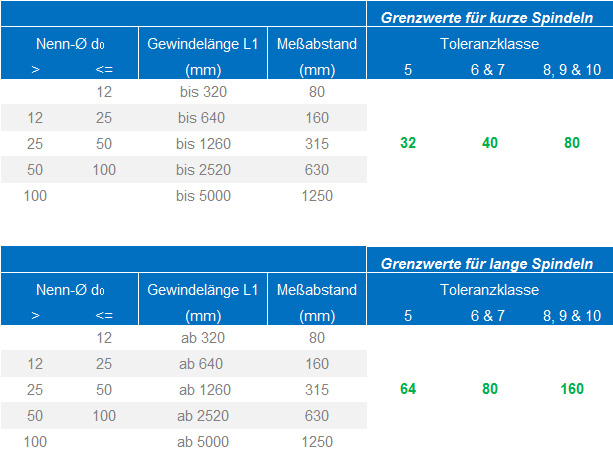

Rundlauf des Spindel-Außendurchmessers Y6 (Messung E 5 nach DIN ISO 3408)
Planläufe
Lagerzapfen-Planlauf Y3 (Messung E 8.1 nach DIN ISO 3408)
Nenn-Ø [mm] | T5 [µm] | T7 [µm] | T10 [µm] |
|---|---|---|---|
8 - 63 | 5 | 6 | 10 |
80 | 6 | 8 | 12 |
Planlauf des Mutternflansches Y5 (Messung E 9 nach DIN ISO 3408)
Nenn-Ø [mm] | T5 [µm] | T7 [µm] | T10 [µm] |
|---|---|---|---|
8 | 16 | 20 | - |
10 - 25 | 20 | 25 | - |
28 - 63 | 25 | 32 | - |
80 | 32 | 40 | - |
