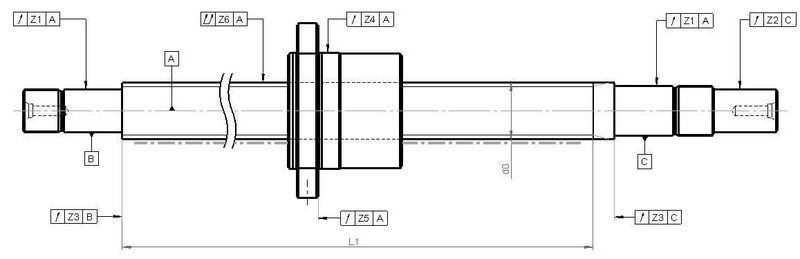

Die hier aufgeführten Form- und Lagetoleranzen gelten immer dann, wenn keine anderslautenden Angaben vorliegen. Die folgenden Tabellen gelten für alle geschliffenen Ausführungen.

Um die Rund- und Planläufe zu messen, empfehlen wir die Spindelwelle zwischen Spitzen zu spannen und während der Messung gleichmäßig ohne Kraft zu drehen. Für die Messung des Rundlaufs der Mutter wird die Mutter auf der Spindel gedreht während die Spindel stillsteht.

Rundläufe

Lagerzapfen-Rundlauf Z1 (=alternative Messung E 6.2 nach DIN ISO 3408)

Nenn-Ø [mm]	P0 [µm]	P1 [µm]	P3 [µm]	P5 [µm]
3 - 8	3	5	8	10
10 - 12	4	5	8	11
16 - 20	4	6	9	12
25 - 32	5	7	10	13
36 - 50	6	8	12	15
60 - 80	7	9	13	17
100 - 160	-	10	15	20

Antriebszapfen-Rundlauf Z2 (=alternative Messung E 7.2 nach DIN ISO 3408)

Nenn-Ø [mm]	P0 [µm]	P1 [µm]	P3 [µm]	P5 [µm]
3 - 8	3	5	8	10
10 - 12	4	5	8	11
16 - 20	4	6	9	12
25 - 32	5	7	10	13
36 - 50	6	8	12	15
60 - 80	7	9	13	17
100 - 160	-	10	15	20

Rundlauf des Muttern-Zentrierbunds Z4 (=modifizierte Messung E 10 nach DIN ISO 3408)

Nenn-Ø [mm]	P0 [µm]	P1 [µm]	P3 [µm]	P5 [µm]
3 - 16	5	7	8	11
20 - 40	7	8	11	13
50 - 80	8	11	13	17
100 - 160	11	13	17	21

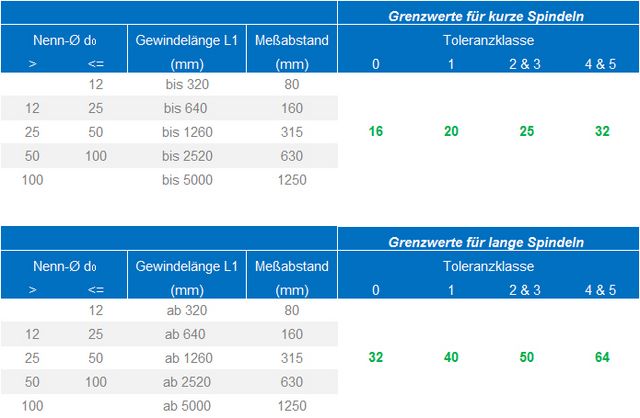

Rundlauf des Spindel-Außendurchmessers Z6 (=modifizierte Messung E5 nach DIN ISO 3408)

Planläufe

Lagerzapfen-Planlauf Z3 (=alternative Messung E 8.2 nach DIN ISO 3408)

Nenn-Ø [mm]	P0 [µm]	P1 [µm]	P3 [µm]	P5 [µm]
3 - 50	2	3	4	5
60 - 80	3	4	5	7
100 - 160	-	4	6	8

Nenn-Ø

[mm]

[µm]

3 - 50

60 - 80

100 - 160

Planlauf des Mutternflansches Z5 (=modifizierte Messung E9 nach DIN ISO 3408)

Nenn-Ø [mm]	P0 [µm]	P1 [µm]	P3 [µm]	P5 [µm]
3 - 8	5	7	8	11
10 - 25	7	8	11	13
28 - 63	8	11	13	17
80 - 125	11	13	17	21
160	-	-	21	27
