Schwankung des Leerlauf-Drehmomentes

Kontakt

Unter +49(0)7431 1288-0 stehen wir Ihnen gerne zur Verfügung.
Ihre gewünschte Größe ist nicht dabei? Wir fertigen auch individuell. Rufen Sie uns an!

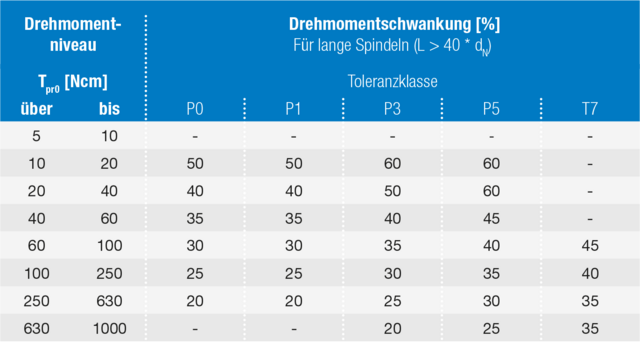

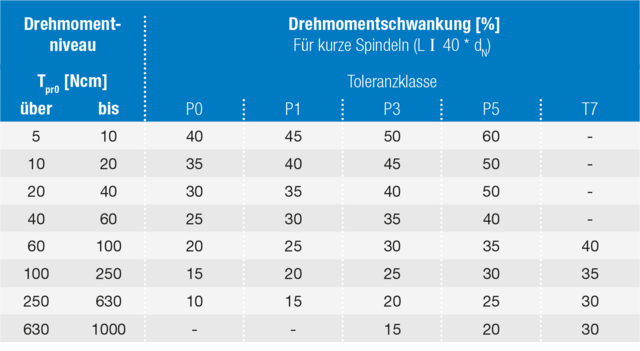

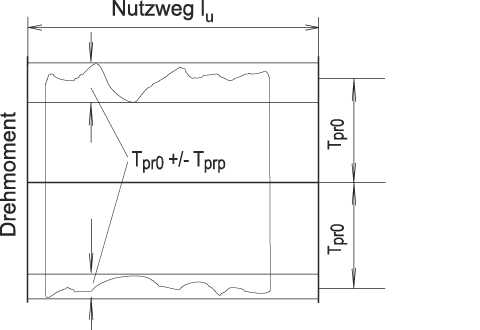

Das Reibmoment wird ausschließlich für vorgespannte Kugelgewindetriebe definiert und ist im Wesentlichen durch Genauigkeitsklasse, Vorspannung und Schlankheitsgrad der Spindelwelle beeinflusst. Die Angabe der zulässigen Drehmomentschwankung erfolgt in % bezogen auf das Leerlaufdrehmoment infolge der Vorspannung.

Die Werte der Zwischenklassen können durch Interpolieren ermittelt werden.

Technik-Tipp

Auf Wunsch liefert Steinmeyer vorgespannte Kugelgewindetriebe mit Protokoll für das Leerlauf-Reibmoment. Geprüft wird mit Ölschmierung bei 100 U/min, es können aber auch abweichende Prüfbedingungen oder Toleranzen vereinbart werden. Die hier aufgelisteten Richtwerte orientieren sich an der DIN bzw. ISO-Norm.

Toleranzen des Reibmomentes von vorgespannten Einzelmuttern (Vierpunktkontakt) werden jeweils vereinbart.

Bei Kugelgewindetrieben für die Luft- und Raumfahrt werden oft Leerlauf-Reibmomente protokolliert, und die richtige Funktion der Abstreifer bzw. Eiskratzer nachzuweisen. Diese Prüfung wird im ATP vereinbart und wird mit der Befettung im Auslieferungszustand durchgeführt.
