Die Steigungsschwankung über eine Umdrehung (Taumelfehler)

Kugelgewindetriebe werden international durch die ISO-Norm 3408 definiert, die in weiten Teilen identisch ist mit der DIN 69051. In Japan gilt die JIS 1902, während die USA zum Teil die ANSI-Norm B92.1 verwenden.

Während sich hinsichtlich der empfohlenen Mutternabmessungen die ISO-Norm weitgehend durchgesetzt hat - zumindest dort, wo Muttern mit dem platzsparenden internen Umlenksystem eingesetzt werden - werden bei den Begriffsdefinitionen häufig noch alte Angaben bzw. Angaben aus den anderen Normen verwendet. Daher ist beim direkten Vergleich z.B. von Tragzahlen oder Steifigkeitsangaben Vorsicht geboten. So sind zwischen der JIS- und der ISO-Norm noch z.B. bei der Definition der Genauigkeiten oder der Tragzahlen gewisse Ähnlichkeiten vorhanden. Die ANSI-Norm weicht jedoch z.T. völlig von den weltweit gebräuchlichen Grundlagen ab.
Steinmeyer verwendet ausschließlich die ISO Definitionen.

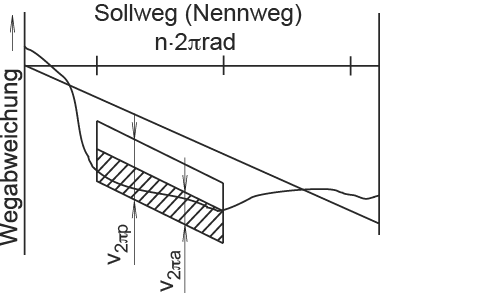

Die Schwankung der Steigung innerhalb einer Umdrehung wird auch Taumelfehler genannt. Sie ist in der Regel nahezu sinusförmig.

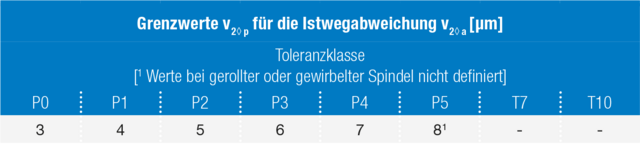

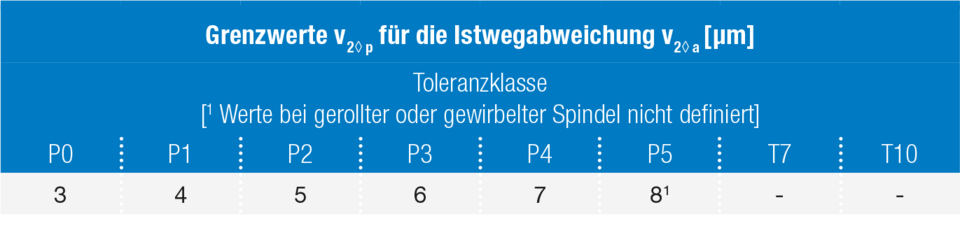

Die nach DIN / ISO zulässigen Toleranzen sind relativ grob und können noch weiter eingeschränkt werden. Sprechen Sie uns an!
